معرفی اهمیت نیروی گشتاور در مکانیک
سلام به دوستان عزیز خوب فروشگاه شهرپیچ با یک مقاله علمی خوب با شما هستیم. نیروی گشتاور در مکانیک یکی از مفاهیم اساسی است که در بررسی حرکت و تعادل اجسام نقش بسیار مهمی دارد. گشتاور به معنای قدرت چرخشی است که یک نیرو بر روی یک جسم اعمال می‌کند و به واحد نیوتن-متر (N.m) اندازه‌گیری می‌شود.
در زندگی روزمره، ما با مثال‌های بسیاری از اهمیت نیروی گشتاور مواجه می‌شویم. برای مثال، در زمانی که می‌خواهیم پیچی را با یک گوشتی گره بزنیم، با استفاده از نیروی گشتاور می‌توانیم پیچ را به سمت مورد نظر چرخانده و گوشتی را به درستی بگیریم. همچنین، در زمانی که یک درب سنگین را باز یا ببندیم، نیروی گشتاور برای ما بسیار مهم است تا بتوانیم درب را به سمت مورد نظر حرکت دهیم.
نقش گشتاور در علم مهندسی و صنعت
در علوم مهندسی، نیروی گشتاور در بسیاری از زمینه‌ها اهمیت زیادی دارد. به عنوان مثال در طراحی و ساخت موتورها، نیروی گشتاور برای چرخاندن شافت موتور و ایجاد حرکت در قطعات مکانیکی ضروری است. در ماشین‌سازی، نیروی گشتاور در دستگاه‌هایی مانند تراشکاری، فرزکاری و پرسکاری به کار می‌رود تا بتوان قطعات را به درستی حرکت داد و عملیات ماشین‌کاری را انجام داد.
علاوه بر این، نیروی گشتاور در فیزیک و مکانیک نیز نقش مهمی دارد. در بررسی حرکت اجسام چندضلعی، نیروی گشتاور برای تعیین سرعت زاویه‌ای و تغییر جهت چرخش اهمیت دارد. همچنین، در بررسی تعادل اجسام، نیروی گشتاور برای تعیین شرایط تعادل و پایداری از اهمیت بالایی برخوردار است.
بنابراین، می‌توان گفت که نیروی گشتاور در مکانیک نقش بسیار مهمی در بررسی و تحلیل حرکت و تعادل اجسام دارد. از این رو، در طراحی و عملکرد سیستم‌های مکانیکی و ماشین‌آلات، درک درست از نیروی گشتاور و کاربرد آن بسیار ضروری است.
اصول اساسی نیروی گشتاور

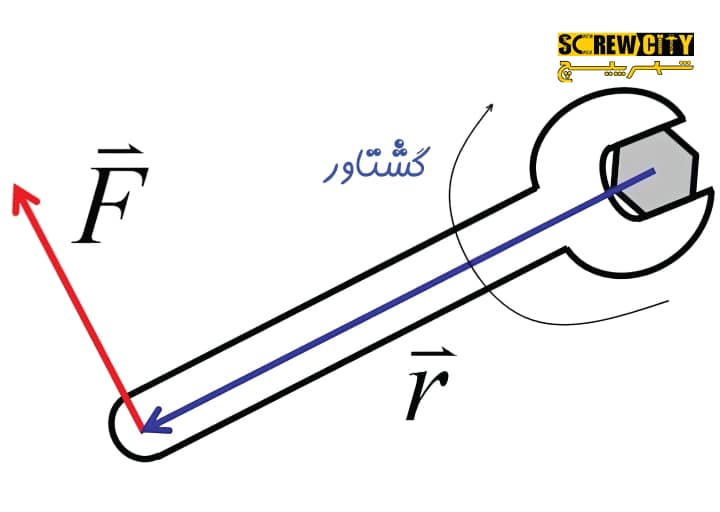

تعریف نیروی گشتاور و اجزای آن
نیروی گشتاور(Torque ) در مکانیک به معنای نیرویی است که باعث چرخش یک جسم می‌شود.
اجزای اصلی نیروی گشتاور عبارتند از:
- قدرت: میزان نیروی اعمالی. عاملی است که گشتاور را ایجاد می‌کند.
- ساز (اهرم): فاصله‌ای که نیرو به آن عمل می‌کند. چه قدر نیرو دورتر از محور عمل کند، گشتاور بیشتر می‌شود.
- جهت: جهت اعمال نیرو نسبت به محور دوار. گشتاور در جهت حرکت عقربه‌های ساعت یا غیر آن تعریف می‌شود.
بنابراین گشتاور به عنوان حاصلضرب قدرت در ساز تعریف می‌شود و واحد آن نیوتن-متر است. گشتاور، اندازه‌ای است که نشان می‌دهد قدرتی چقدر می‌تواند موجب چرخش شود.
تفاوت میان نیروی گشتاور و نیروی خطی
نیروی گشتاور و نیروی خطی دو مفهوم متفاوت در مکانیک هستند. این دو مقدار به دو نوع حرکت مختلف اشاره می‌کنند و واحدهای متفاوتی دارند.
- نیروی خطی: نیروی خطی به قدرت یا نیرویی اشاره دارد که عمود بر خط حرکت جسم عمل می‌کند و تمایل جسم را به حرکت در خط مشخصی دارد. نیروی خطی در واقع برای جابجایی اجسام در خطوط عمودی، افقی یا مورب استفاده می‌شود. مثال‌هایی از نیروی خطی شامل فشار، کشش، پیچش، پرتاب و وزن می‌شوند. واحد نیروی خطی نیوتن ((N است.
- نیروی گشتاور: نیروی گشتاور به قدرتی اشاره دارد که بر روی یک جسم اعمال می‌شود و عمود بر خط حرکت جسم قرار دارد. نیروی گشتاور تمایل جسم را به چرخش یا گردش درباره یک نقطه مشخص (مرکز گشتاور) دارد. مثال‌هایی از نیروی گشتاور شامل گردش یک دسته، گشتاور موتور، فرمان خودرو و چرخش سیارات می‌شوند. واحد نیروی گشتاور نیوتن-متر ( (N.m است.
بنابراین، تفاوت اصلی میان نیروی گشتاور و نیروی خطی در جهت اعمال نیرو است. نیروی خطی عمود بر خط حرکت جسم عمل می‌کند و به جابجایی آن در خطوط مختلف کمک می‌کند، در حالی که نیروی گشتاور درباره یک نقطه مرجع گردشی اعمال می‌شود و به جسم تمایل به چرخش می‌دهد.
محاسبه گشتاور بر اساس نیرو
استفاده از تعابیر ریاضی برای محاسبه گشتاور
برای محاسبه مقدار گشتاور از طریق تعابیر ریاضی می‌توان از رابطه زیر استفاده کرد:
تعبیر ریاضی گشتاور = قدرت × بردار ساز
که در آن:
- قدرت: مقدار نیروی اعمالی به واحد نیوتن (N)
- بردار ساز: فاصلهٔ نیرو تا محور دوران به واحد متر (m)
مثال‌های عملی از این روش
برای مثال اگر:
قدرت نیرو = 20 نیوتن
فاصله نیرو تا محور دوران = 2 متر
گشتاور محاسبه شده بر اساس فرمول خواهد بود:
تعبیر ریاضی:
T = F × d
مقدار:
T = 20 N × 2 m = 40 N.m
یعنی گشتاور 40 نیوتن-متر خواهد بود.
بنابراین با استفاده از رابطه ریاضی فوق می‌توان مقدار گشتاور را محاسبه کرد.
محاسبه گشتاور بر اساس نیروی پخش
توضیح نیروی پخش و نقش آن در محاسبه گشتاور
نیروی پخش یکی دیگر از مفاهیم مهم در محاسبه گشتاور است.
تعریف نیروی پخش:
نیروی پخش به نیروهایی گفته می‌شود که به صورت همزمان بر روی یک جسم وارد می‌شوند اما اثر متقابل آنها بر خنثی می‌شود.
نقش نیروی پخش در محاسبه گشتاور:
هنگامی که نیروهای مختلف به صورت پخش بر روی یک جسم وارد می‌شوند، می‌توان تنها به یک نیروی مجموع و عامل آن پرداخت.
بدین ترتیب با جمع کردن نیروهای پخش و محاسبه فاصله‌ی آنها تا محور، می‌توان گشتاور نهایی را بدست آورد.
بنابراین مفهوم نیروی پخش اهمیت زیادی در ساده کردن مسائل مربوط به محاسبه گشتاور دارد.
مثال‌های کاربردی از این روش
برای بهتر درک کردن مفهوم نیروی پخش و کاربرد آن در محاسبه گشتاور، چند مثال عملی را توضیح می‌دهم:
مثال 1)
یک شیء 5 نیوتن نیرویی در جهت F1 و 4 نیوتن نیرویی در جهت F2 وارد می‌کند. اگر فاصله هردو نیرو تا محور 2متر باشد.
راه حل: این دو نیرو پخش هستند. لذا می‌توان آنها را جمع کرده و به عنوان یک نیروی 9 نیوتنی محاسبه کرد که گشتاور آن 9 * 2 = 18 نیوتن-متر خواهد بود.
مثال 2)
یک موتور با گشتاور 20 نیوتن-متر چرخانده می‌شود. اگر با یک سیستم اهرم، گشتاور به 60 نیوتن-متر تبدیل شود.
راه حل: با تبدیل گشتاور 20 نیوتن-متر به 60، نشان می‌دهد که ساز اهرم 3 برابر شده است.
تأثیر طول بازوی گشتاور
بررسی تأثیر طول بازوی گشتاور بر میزان گشتاور نهایی
طول بازوی گشتاور، یا همان فاصله از محور گشتاور تا نقطه اعمال نیرو، تأثیر مستقیم بر میزان گشتاور نهایی دارد. برای بررسی این تأثیر، از رابطه اصلی گشتاور استفاده می‌شود:
تورک = نیرو × فاصله عمودی
در این رابطه، تورک (گشتاور) به واحد نیوتن-متر (N.m)، نیرو به واحد نیوتن ( (N و فاصله عمودی (بازوی گشتاور) به واحد متر ( (m است.
بنابراین، طول بازوی گشتاور مستقیماً با میزان گشتاور نهایی مرتبط است. اگر فاصله عمودی بین محور گشتاور و نقطه اعمال نیرو افزایش یابد، گشتاور نهایی نیز افزایش می‌یابد. به عبارت دیگر، با افزایش طول بازوی گشتاور، قدرت گشتاوری نیرو افزایش می‌یابد.
به عنوان مثال: فرض کنید یک نیروی 100 نیوتن به فاصله 2 متر از محور گشتاور (بازوی گشتاور) اعمال شود. در این صورت، گشتاور محاسبه شده به صورت زیر خواهد بود:
تورک = 100 نیوتن × 2 متر = 200 نیوتن-متر
اکنون، اگر بازوی گشتاور را به 4 متر افزایش دهیم و نیروی 100 نیوتن را همانطور بگذاریم، محاسبه گشتاور نهایی به صورت زیر خواهد بود:
تورک = 100 نیوتن × 4 متر = 400 نیوتن-متر
بنابراین، با افزایش طول بازوی گشتاور، میزان گشتاور نهایی نیز افزایش می‌یابد. این تأثیر بر اساس رابطه مستقیم بین فاصله عمودی و گشتاور قائل می‌شود.
راهکارها برای بهبود عملکرد گشتاور
- استفاده از اهرمهای با ساز بزرگتر: اعمال نیرو را در فاصله‌ای بیشتر از محور چرخش انجام داد تا گشتاور افزایش یابد.
- بهبود طراحی سیستم دریافت و انتقال نیرو: با طراحی بهینه‌تر نیرو بهتر منتقل شود.
- افزایش قدرت مولد نیرو: مانند موتورهای گشتاور بالاتر یا استفاده از چند موتور.
- کاهش اصطکاک و نیروهای مقاوم: با سیستم‌های روان‌کاری و تعویض یارش‌ها اصطکاک کمتر شود.
- بهینه‌سازی عوامل دیگر: مانند وزن، سرعت، آرماتور و پروانه.
- استفاده از موتورهای برقی با گشتاور بالا: برای جابجایی بارهای سنگین‌تر.
- استفاده از روش‌های الکترونیکی کنترل گشتاور: مانند کنترلرهای
فناوری‌های جدید در محاسبه نیروی گشتاور
مروری بر روش‌های محاسبه مدرن با استفاده از نرم‌افزارهای مهندسی
روش‌های محاسبه مدرن با استفاده از نرم‌افزارهای مهندسی در حوزه‌های مختلف مهندسی مورد استفاده قرار می‌گیرند. این نرم‌افزارها قدرتمند هستند و امکانات گسترده‌ای برای محاسبات تحلیلی، شبیه‌سازی و طراحی فراهم می‌کنند. در زیر به برخی از روش‌های محاسبه مدرن با استفاده از نرم‌افزارهای مهندسی اشاره می‌کنم:
تحلیل المان محدود (Finite Element Analysis – FEA)
این روش برای تحلیل رفتار سازه‌ها و قطعات مختلف با استفاده از تقسیم سازه به المان‌های کوچکتر استفاده می‌شود. نرم‌افزارهایی مانند ANSYS، Abaqus، و COMSOL قابلیت تحلیل المان محدود را فراهم می‌کنند و امکان تحلیل استاتیکی، دینامیکی، حرارتی و سایر بارگذاری‌ها را فراهم می‌سازند.
شبیه‌سازی عددی (Computational Fluid Dynamics – CFD)
این روش برای مدل‌سازی و تحلیل جریان سیالات در محیط‌های مختلف استفاده می‌شود. نرم‌افزارهایی مانند Fluent و OpenFOAM قابلیت شبیه‌سازی جریان سیالات را در سیستم‌های مختلف از جمله انتقال حرارت، جریان چندفازی و جریان ترکیبی فراهم می‌کنند.
طراحی و شبیه‌سازی سه‌بعدی (Computer-Aided Design – CAD)
این نرم‌افزارها برای طراحی و مدل‌سازی سه‌بعدی محصولات و قطعات استفاده می‌شوند. نرم‌افزارهایی مانند SolidWorks، CATIA و AutoCAD امکانات طراحی سه‌بعدی، ترکیب با سیستم‌های مهندسی دیگر و شبیه‌سازی حرکت و تداخل را فراهم می‌کنند.
تحلیل تغییرشکل و اجزای محدود (Structural Analysis and Finite Element Method)
این روش‌ها برای تحلیل و بررسی رفتار سازه‌ها و قطعات سازهای مورد استفاده قرار می‌گیرند. نرم‌افزارهایی مانند SAP2000، ETABS و STAAD.Pro امکانات تحلیل دینامیکی، طیفی، تغییرشکل و تحلیل غیرخطی را فراهم می‌کنند.
مدل‌سازی و شبیه‌سازی پویا (Dynamic Modeling and Simulation)
این روش‌ها برای مدل‌سازی و شبیه‌سازی پویا در سیستم‌های مختلف مانند رباتیک، سیستم‌های خودرو، سیستم‌های تولید و سیستم‌های انرژی استفاده می‌شوند. نرم‌افزارهایی مانند MATLAB/Simulink، LabVIEW و AMESim امکانات مدل‌سازی پویا، تحلیل سیستم‌های کنترلی و شبیه‌سازی را فراهم می‌کنند.
این فقط نمونه‌ای از روش‌ها و نرم‌افزارهایی است که در محاسبات مهندسی مدرن استفاده می‌شوند. این نرم‌افزارها ابزارهای قدرتمندی هستند که امکانات گسترده‌ای در زمینه تحلیل، شبیه‌سازی، طراحی و بهینه‌سازی فراهم می‌کنند و به مهندسان امکان می‌دهند تا مسائل پیچیده را با دقت و کارآیی بالا حل کنند.
کاربردهای گسترده در صنعت
نقش گشتاور در طراحی ماشین‌آلات، وسایل حمل و نقل، و سیستم‌های مختلف صنعتی
نقش گشتاور در طراحی ماشین‌آلات و سیستم‌های مختلف صنعتی بسیار مهم است. برخی از نقش‌های کلیدی آن عبارتند از:
- محاسبه قدرت موتور مورد نیاز برای جابه‌جایی بارهای سنگین.
- طراحی سیستم‌های انتقال نیرو مانند گیربکس، زنجیر، پیچ و مهره.
- محاسبه اندازه سازها و سایز اهرمهای مکانیکی.
- تعیین نیاز به تغییر دنده در وسایل نقلیه.
- انتخاب نوع موتور مورد نیاز مانند الکتریکی یا دیزلی.
- طراحی سیستم‌های لولایی برای بلند کردن بار.
- محاسبه نیروی مورد نیاز برای چرخاندن پمپ‌ها و کمپرسورها.
- طراحی دستگاه‌های کنترل حرکت مانند روبات‌ها.
لذا اندازه‌گیری دقیق گشتاور ضروری برای طراحی ماشین‌آلات و تأسیسات صنعتی است.
مزایا و چالش‌های کاربردی
مزایای کاربردی گشتاور شامل:
- انجام کارهای سنگین با مصرف انرژی کمتر
- افزایش ظرفیت حمل بار
- جابه‌جایی آسان‌تر بارها
- انجام عملیات با سرعت بیشتر
- کاربرد در مکانیزم‌ها و ماشین‌آلات گوناگون
- ساده‌سازی طراحی و کاهش ابعاد
چالش‌های کاربردی عبارتند از:
- نیاز به طراحی‌ها و محاسبات دقیق برای بهینه‌سازی گشتاور
- محدودیت‌های فضایی برای تعبیه سازه‌ها
- افزایش وزن و هزینه تولید سامانه
- افزایش ابعاد برای سازهای بزرگتر
- محدودیت‌های ساختاری جهت اعمال نیرو
- محدودیت‌های ایمنی در استفاده از گشتاور بالا
جمع بندی
محاسبه نیروی گشتاور در مهندسی مکانیک و الکتریکال بسیار اهمیت دارد. این مفهوم در طراحی و بهینه‌سازی سیستم‌های مکانیکی و الکتریکی، تحلیل حرکت و دینامیک سیستم‌ها، انتقال قدرت و انرژی، و تجهیزات صنعتی و روباتیک استفاده می‌شود. با محاسبه نیروی گشتاور، مهندسان می‌توانند ابعاد و ساختار سیستم را بهینه کنند، پایداری حرکت را تضمین کنند، قطعات مناسب را انتخاب کنند، عملکرد بهتری را ارائه دهند و بازدهی بالا را به دست آورند.
