واشر خورشیدی (یا واشر ستاره ای) چیست و چه تفاوتی با واشر فنری دارد؟
واشر خورشیدی چیست؟ (قفل‌کننده های گمنام!) ️
تا حالا دقت کرده اید که چطور یک پیچ و مهره ساده می تواند یک سازه عظیم را سرپا نگه دارد؟ راز این پایداری، همیشه در خود پیچ نیست؛ بلکه در یک قطعه کوچک و حیاتی به نام واشر قفلی نهفته است. در دنیای پر از لرزش و حرکت ماشین آلات، اگر پیچ و مهره ها شل شوند، فاجعه رخ می دهد. به همین دلیل، متخصصان دو راهکار اصلی را پیش روی ما گذاشته اند: واشر خورشیدی (که خیلی ها به آن واشر ستاره ای نیز می گویند) و واشر فنری (یا حلقه ای). قرار است به زبان ساده و کاربردی، مکانیزم این قفل کننده های کوچک اما قدرتمند را بررسی کنیم، بفهمیم واشر خورشیدی چیست و مهم تر از آن، دقیقاً تفاوت واشر خورشیدی و فنری در چه نکاتی است تا دفعه بعد، هوشمندانه ترین انتخاب را داشته باشید.
واشر خورشیدی (واشر ستاره ای)؛ قهرمان دندانه دار
اگر به ظاهر این واشر نگاه کنید، دلیل نامگذاری اش را می فهمید؛ دندانه های شعاعی اطراف آن، شکلی شبیه به یک ستاره یا خورشید با پرتوهای زیاد ایجاد می کنند. اما این زیبایی صرفاً ظاهری نیست، بلکه کلید قفل کنندگی آن است.

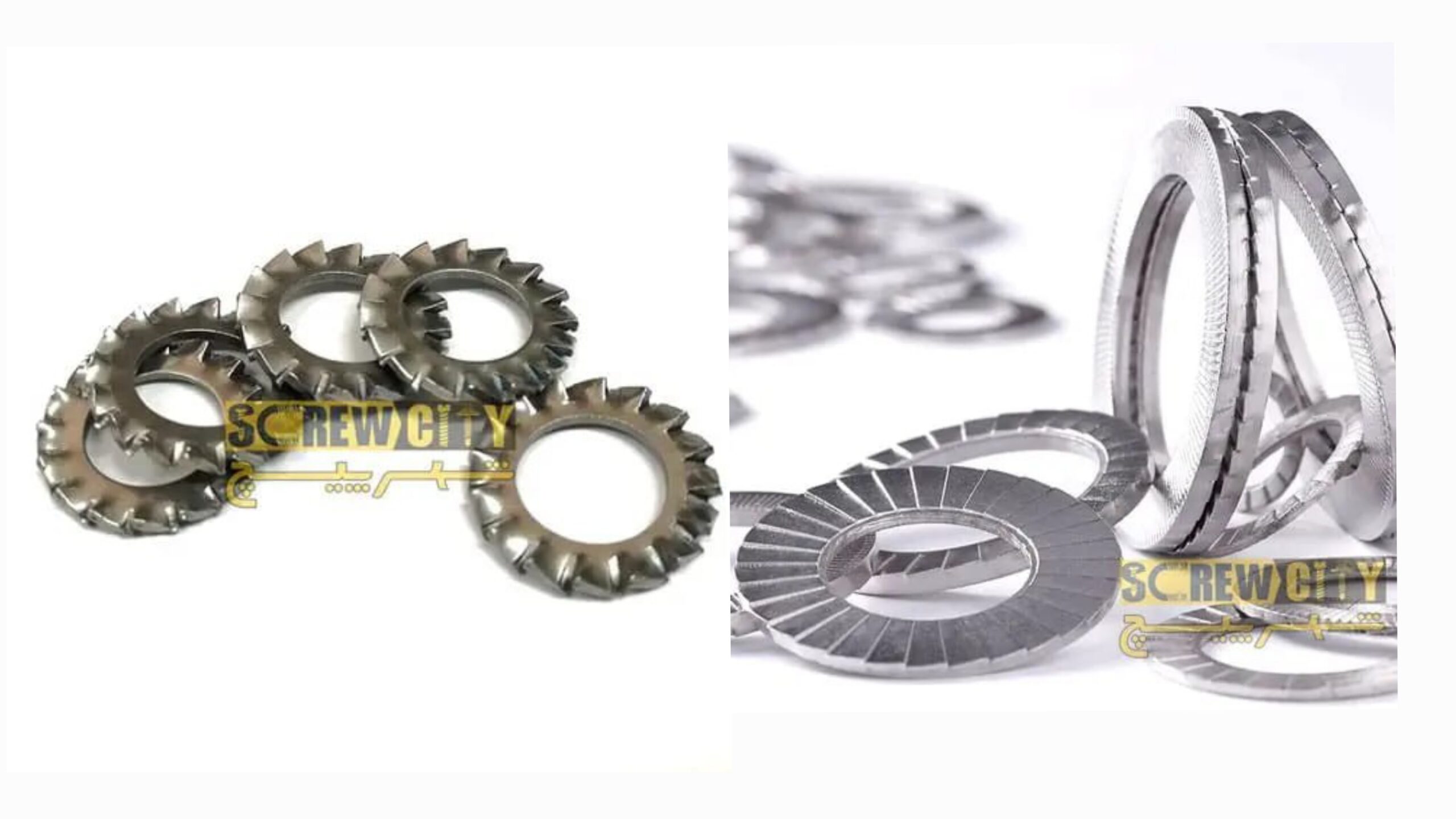

واشر خورشیدی (واشر ستاره ای) دقیقاً چیست؟
واشرخورشیدی چیست؟ واشر خورشیدی یک نوع خاص از واشر قفلی دندانه دار است که برای جلوگیری از شل شدن اتصال در اثر لرزش، ضربه و تغییرات حرارتی طراحی شده است. جنس این واشر معمولاً از فولاد کربنی یا فولاد ضد زنگ مقاوم است. راز کار اینجاست که دندانه های لبه تیز آن، هنگام سفت شدن، در سطح قطعه کار و زیر سر مهره/پیچ فرو می روند و یک قفل فیزیکی ایجاد می کنند که مقاومت اصطکاکی بالایی در برابر چرخش می دهد.
آشنایی با مکانیسم جادویی؛ واشر خورشیدی چطور پیچ و مهره را قفل می کند؟

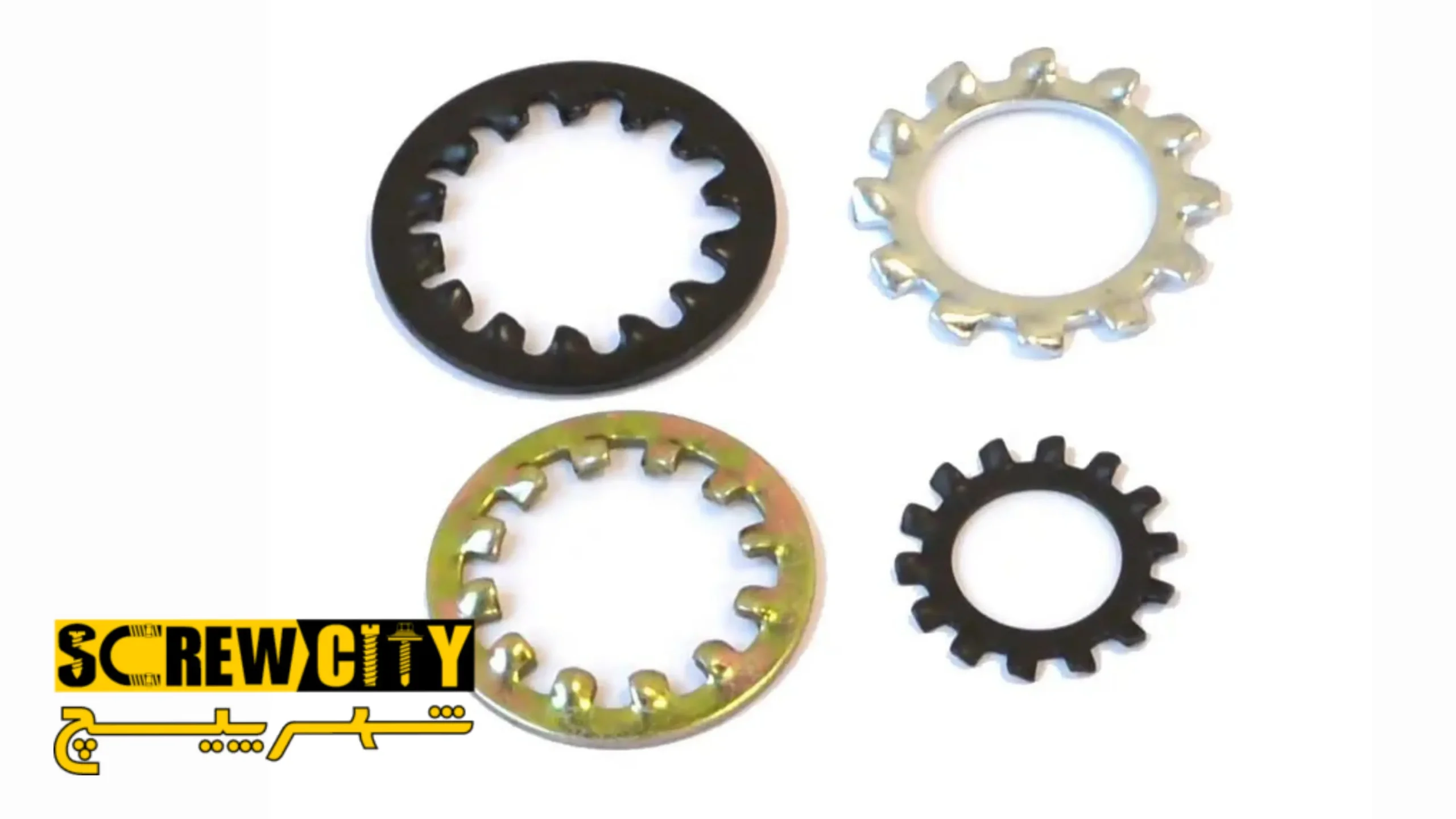

این واشرها دو نوع عمده دارند که مکانیسم قفل کردن آن ها کمی فرق می کند:
مکانیسم واشر دندانه داخلی (Interior – DIN 6798 J)؛ قدرت پنهان در لبه ها
در این مدل، دندانه ها به سمت مرکز واشر قرار دارند و فقط در قطر داخلی واشر دیده می شوند.
- کاربرد اصلی: بیشتر برای اتصالات با سرپیچ های کوچک یا جاهایی که ظاهر کار مهم است، استفاده می شود؛ چون دندانه ها زیر سر پیچ پنهان می مانند و آسیب کمتری به سطح قطعه وارد می کنند.
مکانیسم واشر دندانه خارجی (Exterior – DIN 6798 A)؛ نهایت گیرایی و مقاومت در برابر لرزش
در این حالت، دندانه ها از لبه بیرونی واشر بیرون می زنند.
- عملکرد: به دلیل طول بیشتر دندانه ها و سطح تماس گسترده تر، قدرت قفل کنندگی و چسبندگی بالاتری در برابر ارتعاش ایجاد می کنند.
کاربردها و موارد استفاده؛ کجا باید از واشر قفلی دندانه دار استفاده کنیم؟
این واشرها به خصوص در مواردی که لرزش بالا است یا امکان نظارت دوره ای کم است، عالی عمل می کنند، مثل:
- ماشین آلات صنعتی و پمپ ها
- صنایع خودروسازی و هوافضا
- اتصالات الکتریکی (به دلیل ایجاد اتصال نقطه ای بهتر و رسانایی ثابت)
مقایسه نفس‌گیر؛ واشر خورشیدی در مقابل واشر فنری
حالا می رسیم به مقایسه دو رقیب اصلی در زمینه قفل کنندگی.
شباهت ها و هدف مشترک
هر دو واشر واشر ستاره ای و واشر فنری با هدف جلوگیری از شل شدن اتصال و توزیع بار، طراحی شده اند.
تفاوت واشر خورشیدی و فنری در ساختار و عملکرد کجاست؟
| ویژگی | واشر خورشیدی (ستاره ای) | واشر فنری (Split/Spring) |
| مکانیسم قفل | قفل فیزیکی و اصطکاکی: دندانه ها به سطح فرو می روند
و مانع چرخش می شوند. |
فشار محوری/ارتجاعی: خاصیت فنری آن با اعمال فشار،
کشش (Preload) را حفظ می کند. |
| مقاومت در برابر لرزش | بسیار عالی: با فرو رفتن در سطح،
عملاً از چرخش جلوگیری می‌کند. |
متوسط: ممکن است در لرزش های شدید
کارایی اش را از دست بدهد. |
| آسیب به سطح | زیاد: دندانه ها سطح زیرین را زخمی می کنند (اما قفل می شوند). | کمتر: فقط یک فشار ارتجاعی را وارد می کند
و به سطح آسیب نمی زند. |
| حفظ بار | در برابر لرزش و دینامیک،
بار را بهتر حفظ می کند. |
در اثر سایش یا حرارت،
ممکن است خاصیت فنری اش را از دست بدهد. |
توضیح تفاوت: واشر فنری بر اساس کشش (Tension) کار می کند و سعی می‌کند فشار فنری خود را به طور ثابت حفظ کند. اما واشر خورشیدی بر اساس اصطکاک و قفل (Friction & Lock) کار می کند و جلوی حرکت پیچ را می گیرد.
راهنمای انتخاب؛ کی واشر فنری بزنیم، کی واشر خورشیدی؟
- از واشر فنری استفاده کنید: اگر به دنبال توزیع بار مناسب و ایجاد کشش ارتجاعی در اتصال هستید و سطح قطعه کار برایتان مهم است که آسیب نبیند (مثلاً سطوح نرم‌تر یا روکش دار).
- از واشر خورشیدی استفاده کنید: اگر اولویت اصلی شما جلوگیری صد در صدی از شل شدن اتصال در محیط های با لرزش شدید و بارهای دینامیکی است، یا اگر به اتصال الکتریکی ثابت نیاز دارید.
نصب صحیح؛ چگونه واشر ستاره ای را درست نصب کنیم تا بیشترین کارایی را داشته باشد؟
برای عملکرد بهینه، دندانه های واشر خورشیدی باید مستقیماً با سطح قطعه کار (و همچنین زیر سر مهره یا پیچ) تماس داشته باشند. نکته مهم این است که سطح کار نباید روکش یا رنگ ضخیم داشته باشد، چون دندانه ها باید بتوانند به متریال اصلی نفوذ کنند تا مکانیزم قفل فعال شود.
استانداردها و متریال
واشر خورشیدی (واشر قفلی دندانه دار) در استانداردهای مشخصی تولید می شود. مهم ترین استاندارد آن DIN 6798 است که انواع دندانه داخلی (J) و دندانه خارجی (A) را تعریف می کند. این واشرها اغلب از فولاد (با پوشش گالوانیزه یا داکرومات برای مقاومت در برابر خوردگی) یا استیل ضد زنگ (گریدهای ۳۰۴ و ۳۱۶) برای محیط های مرطوب و شیمیایی ساخته می شوند.
واشر قفلی دندانه دار بهتر است یا واشر تخت؟
واشر تخت صرفاً برای توزیع بار استفاده می شود و هیچ خاصیت قفل کنندگی ندارد. بنابراین، در اتصالات معمولی واشر تخت کافی است، اما برای جلوگیری از شل شدن در اثر ارتعاشات، واشر قفلی دندانه دار قطعاً انتخاب برتر است.
سؤالات متداول (FAQ)
آیا می توان واشر فنری را جایگزین واشر ستاره ای کرد؟
از نظر فنی بله، اما کارایی آن‌ها کاملاً متفاوت است. واشر فنری فقط فشار را حفظ می کند، در حالی که واشر ستاره ای با ایجاد دندانه، اتصال را “قفل” می کند. در محیط های پرلرزش، جایگزینی واشر خورشیدی با فنری ممکن است منجر به شل شدن اتصال شود.
عملکرد واشر خورشیدی در دماهای بالا چگونه است؟
عملکرد واشر خورشیدی به متریال ساخت آن بستگی دارد. اگر از فولاد کربنی باشد، ممکن است در دماهای بسیار بالا مقاومت خود را از دست بدهد. اما اگر از استیل ضد زنگ مناسب (مانند ۳۱۶) استفاده شود، عملکرد خوبی را در برابر حرارت حفظ می کند.
واشر ستاره ای برای مصارف برقی (اتصالات الکتریکی) مناسب تر است یا واشر فنری؟
واشر ستاره ای مناسب تر است. دندانه های آن با نفوذ در سطح، تماس نقطه ای (Point Contact) ایجاد می کنند که به بهبود و پایداری رسانایی الکتریکی در طول زمان کمک می کند و خطر شل شدن بست ها را در اثر لرزش کاهش می دهد.
علت شکستن یا از کار افتادن زودرس کاربرد واشر فنری چیست؟
دلایل اصلی می تواند یکی از این موارد باشد: استفاده از گشتاور بیش از حد هنگام سفت کردن (که باعث شکستن فنر می شود)، یا قرار گرفتن در معرض دماهای بالا به مدت طولانی که خاصیت ارتجاعی فولاد را تضعیف می کند.
نتیجه گیری؛ انتخاب هوشمندانه برای اتصال پایدار
در نهایت، انتخاب بین واشر خورشیدی (ستاره ای) و واشر فنری بستگی به نوع تنش های وارده به اتصال دارد. اگر با لرزش شدید، ضربه و نیاز به یک قفل مکانیکی محکم روبرو هستید، واشر دندانه‌دار انتخاب قهرمانانه است. اگر هدف، توزیع بار و جذب شوک های کوچک است، واشر فنری کارایی لازم را دارد.
