برای سازه‌ های نفتی چه پیچی نیاز دارم؟

برای سازه‌ های نفتی معمولاً به پیچ‌ های استیل آلیاژی یا استیل ضدزنگ با گرید بالا (مانند B7، B8، یا 8.8 به بالا) نیاز است که مطابق استانداردهای بین‌ المللی مانند API و ASTM تولید شده باشند. انتخاب پیچ سازه‌ های نفتی باید بر اساس نوع محیط (خشکی، دریایی، حضور گاز H2S)، فشار عملیاتی و دمای کاری تعیین شود، چون خطای انتخاب در این صنعت می‌ تواند منجر به نشتی، خوردگی سریع یا خرابی سازه‌ ای شود.

چرا انتخاب پیچ در صنعت نفت و گاز حساس‌ تر از سایر صنایع است؟

برخلاف بسیاری از صنایع دیگر، در پروژه‌ های نفت و گاز یک انتخاب اشتباه در سطح یک قطعه کوچک مثل پیچ می‌ تواند پیامدهای مالی و ایمنی بسیار سنگینی به همراه داشته باشد. سه دلیل اصلی این حساسیت را در ادامه بررسی می‌ کنیم.

فشار و دمای عملیاتی بالا در خطوط لوله و مخازن

خطوط لوله انتقال نفت و گاز و مخازن ذخیره‌ سازی معمولاً تحت فشار داخلی بالا و در بازه دمایی گسترده‌ ای (از سرمای شدید مناطق شمالی تا گرمای بالای تجهیزات پالایشگاهی) کار می‌ کنند. پیچ‌ های استاندارد عمومی برای تحمل این ترکیب فشار و دما طراحی نشده‌ اند و ممکن است زیر بار واقعی دچار خزش (Creep) یا شکست ناگهانی شوند.

هزینه بسیار بالای خرابی و توقف عملیات نسبت به سایر صنایع

توقف یک خط تولید در کارگاه معمولی هزینه‌ بر است، اما توقف یک واحد پالایشی یا سکوی نفتی به دلیل نشتی یا شکست یک اتصال، می‌ تواند میلیاردها ریال خسارت مستقیم و غیرمستقیم (از دست رفتن تولید، جریمه، آلودگی محیط‌ زیست) به همراه داشته باشد. به همین دلیل، هزینه اولیه پیچ استاندارد در برابر ریسک توقف عملیات، عملاً ناچیز است.

الزامات ایمنی و استاندارد سخت‌ گیرانه (API، ASTM، ASME)

صنعت نفت و گاز یکی از سخت‌ گیرانه‌ ترین صنایع از نظر الزامات ایمنی و استاندارد است. نهادهایی مانند API (انستیتوی نفت آمریکا)، ASTM و ASME مشخصات دقیقی برای جنس، گرید، ابعاد و آزمایش‌ های لازم روی قطعات اتصال تعیین کرده‌ اند که رعایت آن‌ ها برای هر پیمانکار یا تامین‌ کننده الزامی است.

چالش خوردگی و گاز H2S در محیط‌ های نفتی

محیط‌ های نفتی، چه در خشکی و چه در دریا، مملو از عواملی هستند که به‌ مرور فلز را تخریب می‌ کنند. شناخت این عوامل، پیش‌ نیاز انتخاب درست پیچ است.

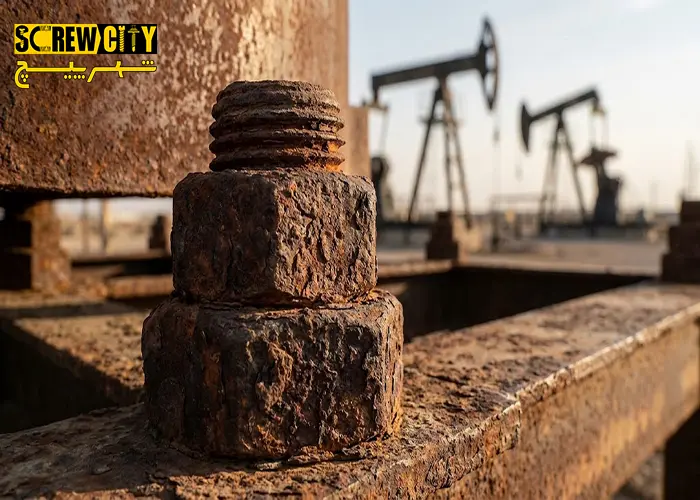

خوردگی ناشی از رطوبت، نمک و مواد شیمیایی

رطوبت همراه با نمک (به‌ ویژه در سکوهای دریایی) و تماس مداوم با مواد شیمیایی فرآیندی، لایه محافظ سطحی بسیاری از فلزات را به‌ سرعت از بین می‌ برد. پیچ‌ های بدون پوشش یا با پوشش نامناسب در این شرایط ظرف چند ماه دچار خوردگی قابل‌ توجه می‌ شوند.

ترک‌ خوردگی ناشی از تنش سولفیدی (Sulfide Stress Cracking) در حضور H2S

در بسیاری از میادین نفت و گاز، گاز سولفید هیدروژن (H2S) به‌ صورت طبیعی همراه با محصول استخراجی وجود دارد. این گاز در ترکیب با تنش مکانیکی وارد بر پیچ، پدیده‌ ای به نام ترک‌ خوردگی تنش سولفیدی (SSC) ایجاد می‌ کند که می‌ تواند بدون علائم ظاهری قابل‌ مشاهده، منجر به شکست ناگهانی قطعه شود. به همین دلیل، پیچ مورد استفاده در چنین محیط‌ هایی باید صراحتاً برای مقاومت در برابر H2S تایید شده باشد.

گریدها و استانداردهای رایج پیچ در صنعت نفت و گاز

برخلاف بازار عمومی ساختمانی که عمدتاً با گریدهای متریک (مانند ۸.۸ یا ۱۰.۹) کار می‌ کند، صنعت نفت و گاز به‌ طور گسترده از استانداردهای اختصاصی خود بهره می‌ برد. آشنایی با این استانداردها برای استعلام و خرید صحیح ضروری است.

استاندارد ASTM A193 (گرید B7، B8، B8M)

استاندارد ASTM A193 یکی از پرکاربردترین مراجع برای بولت‌ های فولادی آلیاژی و استیل در دما و فشار بالا است. گرید B7 (فولاد آلیاژی کروم-مولیبدن) برای اکثر کاربردهای عمومی صنعت نفت مناسب است، در حالی که گریدهای B8 و B8M (از جنس استیل ضدزنگ ۳۰۴ و ۳۱۶) برای شرایط خورنده‌ تر یا نیاز به مقاومت بالاتر در برابر زنگ‌ زدگی استفاده می‌ شوند.

استاندارد API 6A برای تجهیزات سردچاهی و سطح‌ الارضی

استاندارد API 6A مشخصات فنی تجهیزات کنترل فشار سرچاهی و سطح‌ الارضی (مانند شیرهای تولید و اتصالات فشار قوی) را تعیین می‌ کند و شامل الزامات دقیقی برای بولت‌ ها و اتصالات مورد استفاده در این تجهیزات نیز هست. رعایت این استاندارد معمولاً پیش‌ نیاز تایید تجهیزات توسط شرکت‌ های بهره‌ بردار نفتی است.

تفاوت گریدهای مقاوم به H2S (NACE MR0175)

استاندارد NACE MR0175 (که اکنون با ISO 15156 هم‌ راستا شده) مشخص می‌ کند کدام جنس‌ ها و گریدهای فلزی برای استفاده در محیط‌ های حاوی H2S ایمن هستند. پیچ‌ هایی که این گواهی را ندارند، حتی اگر از نظر استحکام مکانیکی مناسب باشند، نباید در مناطق دارای گاز اسیدی استفاده شوند.

جنس مناسب بر اساس نوع محیط عملیاتی

انتخاب نهایی جنس پیچ باید متناسب با محیط واقعی نصب باشد، نه صرفاً بر اساس یک استاندارد کلی. در ادامه سه سناریوی رایج را بررسی می‌ کنیم.

مناطق خشکی و کم‌ رطوبت

در تاسیسات خشکی با رطوبت پایین و عدم حضور گاز اسیدی، پیچ‌ های آلیاژی گرید B7 با پوشش مناسب (مانند فسفاته یا روی) معمولاً پاسخگوی نیاز پروژه هستند و نیازی به هزینه اضافی استیل یا آلیاژهای خاص نیست.

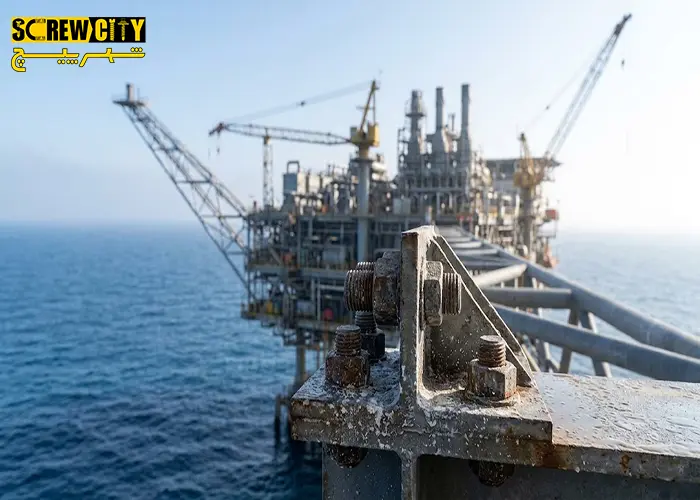

سکوهای دریایی و مناطق ساحلی (نیاز به استیل ۳۱۶ یا آلیاژهای دوپلکس)

در سکوهای دریایی و تاسیسات ساحلی، تماس مداوم با اسپری آب دریا و رطوبت شرجی، استفاده از استیل ضدزنگ ۳۱۶ یا حتی آلیاژهای دوپلکس (Duplex) با مقاومت بسیار بالاتر در برابر خوردگی حفره‌ ای را ضروری می‌ کند. هزینه بالاتر این جنس‌ ها در برابر هزینه تعویض مکرر اتصالات خورده‌شده، کاملاً توجیه‌ پذیر است.

محیط‌ های همراه با گاز اسیدی (H2S) و نیاز به گواهی NACE

در میادینی که گاز H2S حضور دارد، فارغ از این‌ که محیط خشکی باشد یا دریایی، انتخاب پیچ باید محدود به گریدهایی شود که گواهی انطباق با NACE MR0175 را دارند. نادیده گرفتن این الزام، حتی با پیچ‌ های به‌ ظاهر مقاوم، ریسک شکست ناگهانی و بدون هشدار قبلی را به همراه دارد.

بولت فلنج و اتصالات خط لوله؛ نکات ویژه انتخاب

بولت‌ های فلنجی مورد استفاده در خطوط لوله فشار بالا، به دلیل نقش حیاتی‌ شان در آب‌ بندی اتصال، الزامات ویژه‌ ای دارند. طول و قطر بولت باید دقیقاً متناسب با ضخامت و کلاس فلنج (بر اساس استاندارد ASME B16.5) انتخاب شود، چون کوتاه یا بلند بودن بیش‌ازحد بولت می‌ تواند باعث توزیع نامناسب فشار روی گسکت و در نتیجه نشتی شود. همچنین، برای فلنج‌ های فشار بالا، معمولاً از ترکیب بولت گرید B7 همراه با مهره گرید 2H استفاده می‌ شود تا تعادل مناسبی بین استحکام کششی و مقاومت مهره در برابر گشتاور بالا برقرار شود. گشتاور بستن این بولت‌ ها نیز باید طبق جدول مشخصات سازنده فلنج و با آچار بکسول تنظیم‌ شونده اعمال شود تا از آب‌ بندی یکنواخت اطمینان حاصل شود.

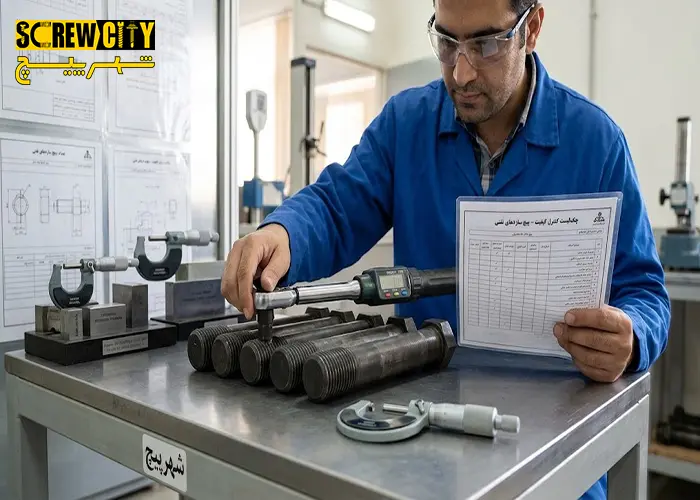

چک‌ لیست خرید پیچ برای پروژه‌ های نفتی

پیش از ثبت سفارش پیچ برای هر پروژه نفت و گاز، این موارد را با تامین‌ کننده خود مشخص و مستند کنید:

• گرید دقیق مورد نیاز (مانند B7، B8، B8M) بر اساس مشخصات فنی پروژه

• گواهی متریال (Mill Test Certificate) از کارخانه سازنده

• انطباق با استاندارد مربوطه (ASTM، API، ASME) بسته به نوع تجهیز

• نیاز یا عدم نیاز به گواهی مقاومت در برابر H2S (NACE MR0175)

• دمای کاری و فشار عملیاتی محیط نصب

• نوع پوشش سطحی متناسب با محیط (خشکی، دریایی، اسیدی)

سوالات متداول (FAQ)

1. پیچ B7 برای چه کاربردهایی در صنعت نفت مناسب است؟

پیچ گرید B7 برای اتصالات فلنجی و تجهیزات فشار و دمای بالا در محیط‌ های خشکی و بدون گاز اسیدی، یکی از رایج‌ ترین و مقرون‌ به‌ صرفه‌ ترین انتخاب‌ ها در صنعت نفت و گاز است.

2. آیا پیچ استیل معمولی برای سکوهای نفتی کافی است؟

خیر، در بسیاری از موارد پیچ استیل ۳۰۴ معمولی برای شرایط خورنده سکوهای دریایی کافی نیست و باید از استیل ۳۱۶ یا آلیاژهای دوپلکس با مقاومت بالاتر در برابر خوردگی حفره‌ ای استفاده شود.

3. گواهی NACE MR0175 چه اهمیتی دارد؟

این گواهی تضمین می‌ کند که جنس و گرید پیچ برای استفاده در محیط‌ های حاوی گاز H2S ایمن است و در برابر پدیده ترک‌ خوردگی تنش سولفیدی مقاومت دارد؛ نبود این گواهی می‌ تواند ریسک شکست ناگهانی قطعه را به‌ همراه داشته باشد.

جمع‌ بندی

انتخاب پیچ برای سازه‌های نفتی، برخلاف بسیاری از صنایع دیگر، به شناخت دقیق استاندارد، گرید و شرایط محیطی نیاز دارد و اشتباه در این انتخاب می‌ تواند هزینه‌ های بسیار سنگینی به همراه داشته باشد. به همین دلیل توصیه می‌ شود پیش از ثبت سفارش نهایی، مشخصات فنی پروژه خود را با یک کارشناس فنی در میان بگذارید تا گرید و استاندارد دقیق متناسب با محیط عملیاتی شما تعیین شود.
