پیچ و مهره سازه خورشیدی: راهنمای کامل انتخاب و نصب ایمن
پیچ و مهره سازه خورشیدی باید در برابر خوردگی ناشی از رطوبت، تغییرات دمایی شدید و فشار باد مقاوم باشد؛ به همین دلیل معمولاً از پیچ های استیل ضدزنگ (گرید ۳۰۴ یا ۳۱۶ برای مناطق شرجی) یا پیچ های گالوانیزه گرم با پوشش ضخیم استفاده می شود. انتخاب گرید و سایز نادرست می تواند در بلندمدت باعث شل شدن یا شکست اتصال سازه زیر بار باد شود.
در این راهنما از دلیل اهمیت انتخاب پیچ گرفته تا تفاوت جنس ها، تفاوت نصب پشت بامی و زمینی، جدول انتخاب سایز و گرید، و نکات نصب برای جلوگیری از شل شدن اتصالات را قدم به قدم بررسی می کنیم.
چرا انتخاب پیچ مناسب برای سازه خورشیدی این قدر حیاتی است؟
سازه خورشیدی یک سیستم مکانیکی است که باید ۲۰ تا ۲۵ سال، هم عمر خود پنل ها، در فضای باز دوام بیاورد. پیچ و مهره ها کوچک ترین بخش این سیستم هستند، اما تنها نقطه ای اند که بار پنل ها، باد و برف را به سازه اصلی منتقل می کنند؛ پس ضعف در همین قطعات ساده می تواند کل سرمایه گذاری پروژه را در معرض خطر قرار دهد.
بار دائم باد و لرزش روی پنل ها
پنل های خورشیدی سطح بزرگی دارند و مثل یک بادبان عمل می کنند. وزش مداوم باد نه تنها بار استاتیکی، بلکه لرزش و نیروی رفت و برگشتی (دینامیکی) روی اتصالات ایجاد می کند. این لرزش به مرور زمان می تواند مهره های بدون قفل شدگی مناسب را شل کند یا باعث خستگی فلز در پیچ های نامرغوب شود.
نصب معمولاً بیرون از سقف/زمین و در معرض مستقیم آب و هوا
برخلاف اتصالات داخل ساختمان، پیچ های سازه خورشیدی بدون هیچ پناهی در معرض باران، برف، تابش شدید آفتاب، گردوغبار و نوسان بین دمای شب و روز قرار دارند. این چرخه های تکراری انبساط و انقباض همراه با رطوبت، سرعت خوردگی پیچ های بدون پوشش یا با پوشش نازک را چند برابر می کند.
هزینه تعمیر و تعویض بعد از نصب بسیار بالاتر از هزینه اولیه پیچ باکیفیت است
سهم پیچ و مهره در هزینه کل یک نیروگاه یا سیستم خورشیدی معمولاً بسیار ناچیز است، اما تعویض آن ها پس از نصب، به دلیل نیاز به دسترسی به پشت بام یا سازه، باز کردن پنل ها و توقف تولید برق، هزینه ای چندین برابر دارد. صرفه جویی در خرید پیچ، معمولاً در همان چند سال اول با هزینه تعمیر جبران ناپذیر می شود.
جنس و گرید مناسب پیچ سازه خورشیدی
سه گزینه اصلی در سازه های خورشیدی استفاده می شود: استیل ۳۰۴، استیل ۳۱۶ و فولاد گالوانیزه گرم. انتخاب میان آن ها بیش از هر چیز به شرایط محیطی محل نصب و بودجه پروژه بستگی دارد.
پیچ استیل ضدزنگ ۳۰۴ (مناطق خشک و معمولی)
استیل ۳۰۴ رایج ترین گرید ضدزنگ است و در مناطق خشک و نیمه خشک که رطوبت و املاح کلر بالا نیست، مقاومت کافی در برابر زنگ زدگی دارد. قیمت آن از ۳۱۶ پایین تر است و برای بیشتر پشت بام های شهری و مناطق دور از دریا انتخاب مناسب و اقتصادی محسوب می شود.

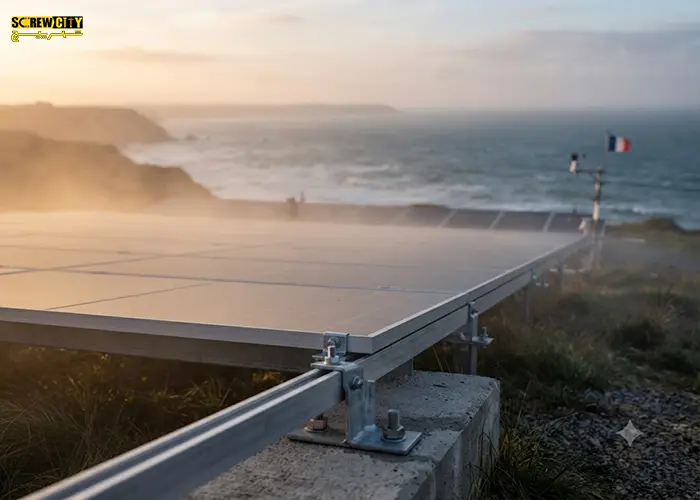

پیچ استیل ضدزنگ ۳۱۶ (مناطق شرجی، ساحلی و صنعتی)
وجود مولیبدن در آلیاژ استیل ۳۱۶ مقاومت آن را در برابر خوردگی حفره ای ناشی از کلر و رطوبت شرجی به طور محسوسی افزایش می دهد؛ به همین دلیل برای مناطق ساحلی مانند خلیج فارس و دریای خزر، شهرهای شرجی و نزدیکی مناطق صنعتی، انتخاب استاندارد است. اگر می خواهید دقیق تر بدانید چرا ۳۰۴ در این محیط ها زنگ می زند، مقاله «تفاوت استیل ۳۰۴ و ۳۱۶» را مطالعه کنید.
پیچ گالوانیزه گرم (Hot-Dip Galvanized) به عنوان گزینه اقتصادی تر
در گالوانیزه گرم، قطعه فولادی در حمام روی مذاب غوطه ور می شود و لایه ای ضخیم (معمولاً چند ده میکرون) روی آن می نشیند. این گزینه برای سازه های فلزی زمینی و اتصالات تیر و ستون که تعداد و وزن پیچ ها بالاست، به صرفه تر از استیل است و در مناطق معمولی دوام خوبی دارد؛ اما در محیط های بسیار شرجی و ساحلی، استیل ۳۱۶ همچنان گزینه مطمئن تری است.

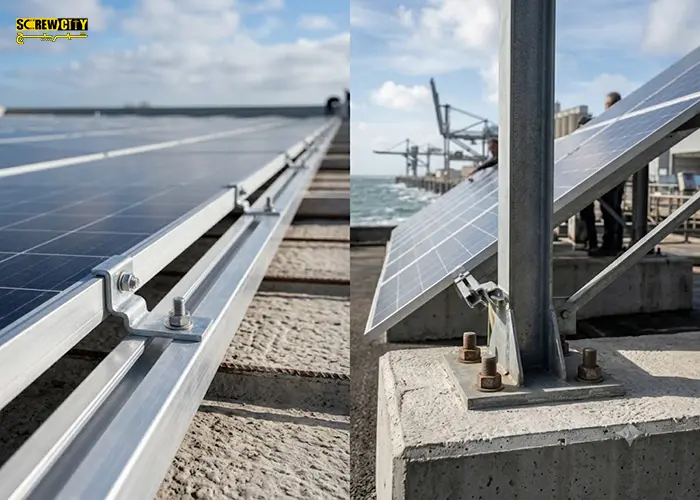

تفاوت پیچ نصب روی پشت بام و پیچ فونداسیون زمینی
نوع پیچ مورد نیاز به شدت به محل نصب سازه بستگی دارد. سازه های پشت بامی وزن کمتری دارند و اتصالات آن ها سبک تر است، در حالی که سازه های زمینی با فونداسیون بتنی، بارهای بسیار بزرگ تری را به زمین منتقل می کنند.
بولت های لنگر (Anchor Bolt) برای فونداسیون بتنی
در سازه های زمینی، پایه های فلزی با استفاده از بولت لنگر به فونداسیون بتنی متصل می شوند. بولت لنگر یا در زمان بتن ریزی داخل بتن قرار می گیرد، یا بعداً با روش هایی مثل رول بولت یا لنگر شیمیایی داخل سوراخ کاشته می شود. عمق نفوذ، قطر و گرید بولت باید بر اساس محاسبات مهندسی و بار باد منطقه تعیین شود، نه صرفاً حدس یا عادت اجرایی.
پیچ های خودکار و اتصالات ریل آلومینیومی برای پشت بام
در سازه های پشت بامی، ریل های آلومینیومی معمولاً با پیچ های خودکار یا پیچ های ریل بند و مهره T به پایه ها وصل می شوند. نکته مهم این است که تماس مستقیم آلومینیوم با فولاد یا استیل در حضور رطوبت می تواند باعث خوردگی گالوانیک شود؛ برای همین معمولاً از پیچ استیل همراه با واشر عایق استفاده می شود تا از تماس مستقیم دو فلز جلوگیری شود.
جدول راهنمای انتخاب سایز و گرید پیچ بر اساس نوع نصب
جدول زیر یک راهنمای کلی برای انتخاب جنس و سایز پیچ بر اساس محل و شرایط نصب است. سایزها و گریدها بسته به طراحی هر سازه و بار باد منطقه متفاوت می شود، پس مشخصات نهایی را با نقشه اجرایی یا مهندس ناظر پروژه تطبیق دهید.
|
نوع نصب / محیط |
گرید پیشنهادی |
سایز رایج |
محصول مرتبط |
|
پشت بام، مناطق خشک و معمولی |
استیل ۳۰۴ یا گالوانیزه گرم |
M8 و M10 |
پیچ و مهره استیل ۳۰۴ / گالوانیزه گرم |
|
پشت بام، مناطق شرجی و ساحلی |
استیل ۳۱۶ |
M8 و M10 |
پیچ و مهره استیل ۳۱۶ |
|
اتصال ریل آلومینیومی به سازه |
استیل ۳۰۴ یا ۳۱۶ (با واشر عایق) |
M8 |
پیچ استیل، واشر فنری و واشر تخت |
|
سازه فلزی زمینی (اتصال تیرها) |
گالوانیزه گرم، گرید مکانیکی ۸.۸ |
M10 تا M16 |
پیچ و مهره گالوانیزه گرم گرید ۸.۸ |
|
فونداسیون بتنی (پایه های زمینی) |
بولت لنگر گالوانیزه یا استیل |
M12 تا M20 |
بولت لنگر و رول بولت |
|
محیط صنعتی یا شیمیایی |
استیل ۳۱۶ |
بر اساس طراحی |
پیچ و مهره استیل ۳۱۶ |
نکات فنی نصب برای جلوگیری از شل شدن اتصالات زیر باد
انتخاب پیچ درست تنها نیمی از کار است؛ نصب صحیح نیمه دیگر آن است. حتی بهترین پیچ استیل هم اگر بدون قفل شدگی مناسب یا با گشتاور نادرست بسته شود، با لرزش های مداوم باد در طول سال ها شل می شود.

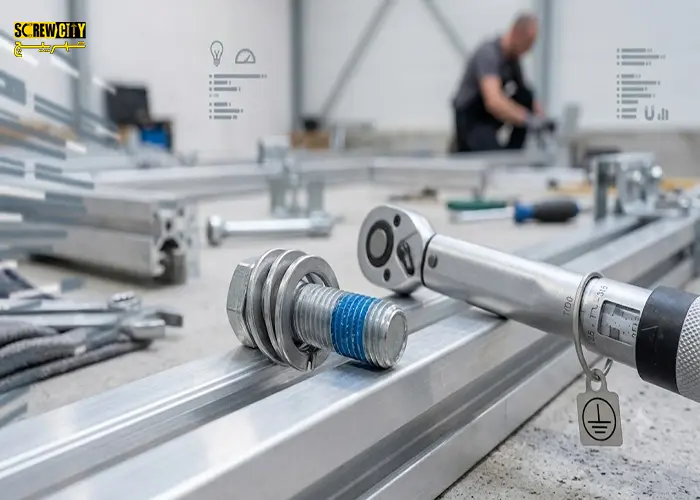

استفاده از واشر فنری یا قفل کن رزوه (Thread Locker)
برای مقابله با شل شدن ناشی از لرزش، می توان از واشر فنری، مهره قفلی (نایلون دار) یا ماده قفل کن رزوه استفاده کرد. واشر فنری با ایجاد فشار پیوسته، از باز شدن خود به خودی مهره جلوگیری می کند و قفل کن رزوه با پر کردن فضای بین رزوه ها، اتصال را در برابر لرزش پایدارتر می سازد. در پیچ های استیل، استفاده از گریس ضدگیرکردگی (Anti-Seize) هم برای جلوگیری از قفل شدن رزوه هنگام بستن توصیه می شود.
گشتاور استاندارد بستن پیچ های سازه خورشیدی
بستن بیش ازحد پیچ می تواند به رزوه آسیب بزند و بستن کمتر از حد، اتصال را شل نگه می دارد. مقدار گشتاور مناسب به سایز، گرید و دستور سازنده سازه بستگی دارد و باید با آچار گشتاورسنج اعمال شود، نه با حس دست. برای آشنایی با نحوه محاسبه گشتاور و جدول تقریبی سایزهای رایج، مقاله «فرمول گشتاور» را ببینید.
سؤالات متداول (FAQ)
در ادامه به رایج ترین سوالاتی که نصاب ها و پیمانکاران هنگام انتخاب پیچ برای سازه خورشیدی می پرسند پاسخ می دهیم.
1. برای پنل خورشیدی روی پشت بام، پیچ استیل بهتر است یا گالوانیزه؟
در مناطق خشک و معمولی هر دو گزینه مناسب اند، اما استیل به دلیل مقاومت بالاتر در برابر رطوبت و نبود نیاز به نگهداری، برای اتصالات پشت بام که تعویض آن ها سخت است ترجیح داده می شود. در مناطق شرجی و ساحلی، استیل ۳۱۶ انتخاب مطمئن تری است.
2. عمر مفید پیچ سازه خورشیدی در مناطق ساحلی چقدر است؟
عمر پیچ به جنس آن و شدت شوری محیط بستگی دارد. پیچ های استیل ۳۱۶ در مناطق ساحلی معمولاً بسیار بیشتر از ۳۰۴ یا گالوانیزه دوام می آورند، اما عدد دقیقی برای همه شرایط وجود ندارد و بازدید دوره ای اتصالات در این مناطق توصیه می شود.
3. آیا می توان از پیچ معمولی به جای پیچ استیل استفاده کرد؟
پیچ معمولی بدون پوشش در فضای باز به سرعت زنگ می زند و برای سازه ای که باید دهه ها دوام بیاورد مناسب نیست. حداقل انتخاب قابل قبول، پیچ گالوانیزه گرم با پوشش ضخیم است و در محیط های شرجی و ساحلی باید سراغ استیل رفت.
جمع بندی
انتخاب پیچ و مهره سازه خورشیدی به سه عامل اصلی بستگی دارد: شرایط محیطی محل نصب (خشک، شرجی یا ساحلی)، نوع سازه (پشت بامی یا زمینی) و رعایت اصول نصب مانند قفل شدگی مناسب و گشتاور صحیح. استیل ۳۰۴ برای مناطق معمولی، استیل ۳۱۶ برای مناطق شرجی و ساحلی و گالوانیزه گرم برای سازه های سنگین زمینی، انتخاب های رایج و قابل اعتماد هستند.
برای مشاهده و سفارش پیچ و مهره استیل ضدزنگ، گالوانیزه و بولت لنگر مناسب سازه خورشیدی، می توانید محصولات شهرپیچ را بررسی کنید یا برای مشاوره در انتخاب گرید و سایز پروژه خود با کارشناسان فروش تماس بگیرید.
