تا حالا برایتان پیش آمده که یک دستگاه یا اتصال پیچ و مهره ای را با دقت و محکم ببندید، اما بعد از چند هفته کارکرد و لرزش، ببینید که پیچ ها شل شده اند؟ اولین گزینه ای که برای حل این مشکل به ذهن خیلی از ما می رسد، استفاده از یک واشر فنری سنتی است. اما حقیقت تلخ این است که در مهندسی مدرن امروز، واشرهای فنری دیگر آن قهرمان های نجات دهنده قدیمی نیستند! در این مقاله کاملاً تخصصی، می خواهیم ببینیم که چرا واشرهای فنری در اتصالات پر لرزش کم می آورند چه نمونه های مدرنی مثل واشر قفل کننده یا دیگر انواع جایگزین واشر فنری در بازار وجود دارد که می توانیم با خیال راحت به آن ها تکیه کنیم.

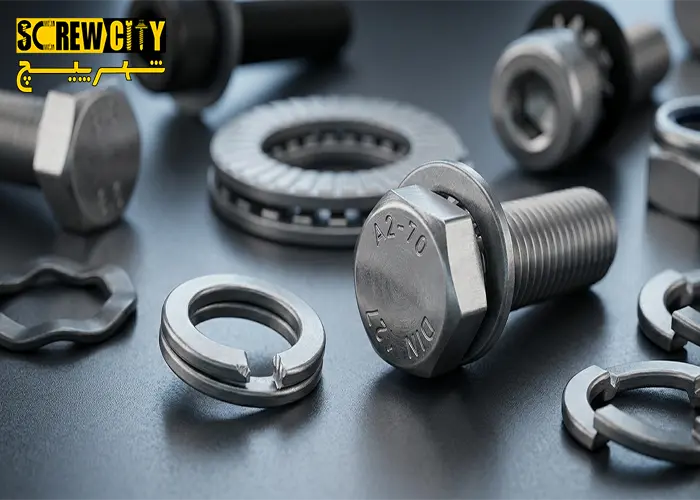

علت باز شدن واشر فنری در لرزش چیست؟
بگذارید خیلی رک و راست بگوییم: واشرهای فنری (شکافدار یا دین ۱۲۷) برای بارهای دینامیکی و لرزش های شدید طراحی نشده اند.
وقتی شما یک پیچ را سفت می کنید، واشر فنری پهن و تخت می شود تا یک نیروی پیش بار (Preload) ایجاد کند. اما امان از روزی که لرزش و ارتعاش وارد کار شود! در اثر ارتعاشات مداوم، لبه های شکاف دار واشر فنری شروع به ساییدن سطح قطعه می کنند. این سایش باعث کاهش ضخامت ناچیز، از دست رفتن تنش کششی پیچ و در نهایت شل شدن کل اتصال می شود. در واقع، انجمن مهندسان مکانیک آمریکا (ASME) سال هاست که اعلام کرده واشرهای فنری سنتی در برابر بارهای ارتعاشی بالا عملاً بی تاثیر هستند.
معرفی انواع واشر قفل کننده؛ نسل جدید اتصالات مقاوم
حالا که متوجه شدیم چرا روش های سنتی دیگر جواب نمی دهند، باید به سراغ تکنولوژی های روز دنیا برویم. امروز اصطلاح واشر قفل کننده به گروهی از واشرهای مهندسیشده اطلاق می شود که مکانیسم آن ها بر اساس ایجاد اصطکاک چندبرابری یا قفل مکانیکی است، نه فقط خاصیت فنری ساده.
واشر آلن چیست و کجاها فرشته نجات ما می شود؟
شاید بپرسید مگر آلن اسم یک آچار یا پیچ نیست؟ بله، اما در اصطلاح بازار و صنعت، به واشرهای ضخیم و فوق العاده مقاوم که زیر گل پیچ های آلن (که معمولاً بارهای کششی سنگینی را تحمل می کنند) قرار می گیرند، واشر آلن می گویند. این واشرها تغییر شکل نمی دهند، توزیع بار فوق العاده متوازنی دارند و از لهیدگی قطعه کار زیر گشتاورهای بالا جلوگیری می کنند. اگر فضای کمی دارید و پیچ از نوع آلنی است، این واشرها اولین انتخاب شما هستند.
مکانیزم جذاب واشرهای دو تکه (نوردلاک)؛ قفل شدن با تکیه بر اصطکاک

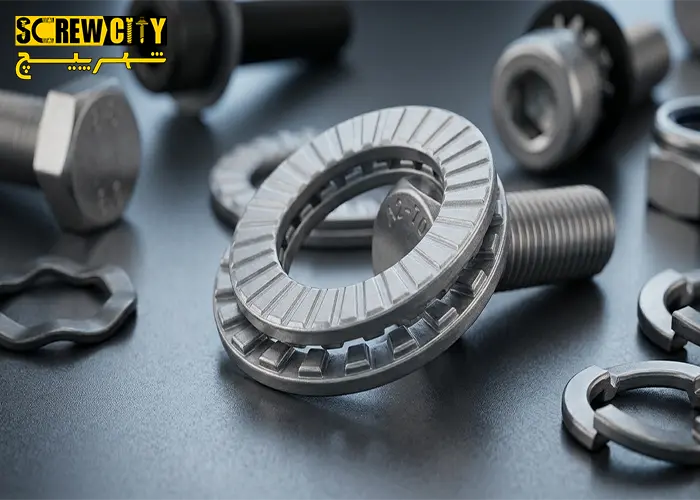

اگر به دنبال بهترین واشر برای اتصالات با ارتعاش بالا هستید، واشرهای دو تکه (معروف به طرح نوردلاک – Nord-Lock) پادشاه این میدان هستند. این سیستم از دو واشر تشکیل شده که روی سطح داخلی آن ها دندانه های بادامکی (Cam) و روی سطح خارجی شان آج های ریز وجود دارد.
وقتی لرزش می خواهد پیچ را باز کند، دندانه های داخلی در هم قفل می شوند. از نظر ریاضی و فیزیکی، زاویه این دندانه ها به شکلی طراحی شده که برای باز شدن پیچ، باید ضخامت واشر افزایش پیدا کند که این کار با توجه به سفت بودن پیچ غیرممکن است! نتیجه؟ پیچ تحت شدیدترین لرزش ها هم تکان نمی خورد.
مهره قفل کننده و نقش آن در اتصالات مقاوم در برابر ارتعاش
گاهی اوقات مشکل را نباید در واشر جستجو کرد، بلکه باید سیستم مهره را تغییر داد. در کنار واشرهای مدرن، استفاده از مهره قفل کننده یک راهکار بی نظیر برای خداحافظی با شل شدن اتصالات است.
تفاوت مهره کاسه نمدی (پلاستیک دار) با مهره های معمولی در چیست؟

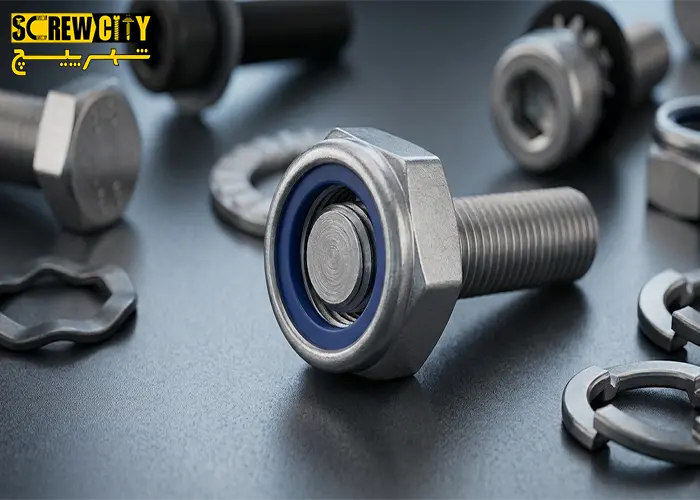

مهره کاسه نمدی یا پلاستیک دار (Nyloc Nut) در بخش انتهایی خود یک رینگ یا واشر پلاستیکی (معمولاً از جنس نایلون) دارد. قطر داخلی این رینگ پلاستیکی کمی از قطر پیچ کوچک تر است. وقتی پیچ وارد مهره می شود، رزوه ها درون این پلاستیک جا باز می کنند. این درگیری شدید پلاستیک و فلز، اصطکاک فوق العاده بالایی ایجاد می کند که جلوی باز شدن مهره در اثر لرزش را می گیرد. البته حواستان باشد، این مهره ها برای محیط های خیلی داغ مناسب نیستند چون پلاستیک دفرم می گردد!
راهنمای کاربردی برای انتخاب سیستم اتصال مناسب
برای اینکه در پروژه های خود دچار سردرگمی نشوید، بیایید نگاهی به یک گزینه اقتصادی اما کاربردی دیگر بیندازیم.
کاربرد واشر دندانه دار در صنعت؛ ارزان، ساده ولی کاربردی
کاربرد واشر دندانه دار در صنعت بیشتر در اتصالات الکتریکی، بدنه دستگاه ها و جاهایی است که لرزش متوسط داریم. این واشرها (چه دندانه داخلی و چه دندانه خارجی) با فرو کردن دندانه های تیز خود در گل پیچ و قطعه کار، یک قفل اصطکاکی موضعی ایجاد می کنند. مزیت بزرگ آن ها این است که هم زمان اتصال الکتریکی (اتصال زمین یا ارت) خوبی هم برقرار می کنند چون رنگ یا آلودگی روی سطح قطعه را می تراشند.
جدول مقایسه واشر فنری و واشر قفل کننده در یک نگاه
| ویژگی | واشر فنری سنتی (DIN 127) | واشر قفل کننده مدرن (مانند نوردلاک) | مهره کاسه نمدی |
| مقاومت در برابر لرزش شدید | بسیار ضعیف | فوق العاده عالی | خوب و قابل قبول |
| مکانیسم عملکرد | نیروی پتانسیل فنر | قفل مکانیکی شیب دار (بادامکی) | اصطکاک نایلون با رزوه |
| قابلیت چندبار استفاده | خیر (دفرم می شود) | بله (تا چند مرتبه) | خیر (پلاستیک آسیب می بیند) |
| تحمل دمایی | بالا | بسیار بالا | محدود (تا حدود ۱۲۰ درجه) |
| قیمت و اقتصادی بودن | خیلی ارزان | گران قیمت | اقتصادی و متوسط |
خرید انواع واشر و اتصالات صنعتی از شهرپیچ
اگر برای پروژه ها و قطعات صنعتی خود به دنبال عبور از روش های سنتی و ایمن سازی اتصالات در برابر لرزش های شدید هستید، انتخاب قطعه باکیفیت اولین قدم است. فرقی نمی کند به دنبال واشر آلن ضخیم، واشرهای دندانه دار اقتصادی یا مهره های قفل کننده کاسه نمدی باشید؛ دسترسی به یک منبع معتبر که کیفیت قطعاتش تضمین شده باشد، خیالتان را راحت می کند.
برای خرید انواع واشر، پیچ و مهره های تخصصی و مقاوم در برابر ارتعاش، می توانید به فروشگاه شهرپیچ مراجعه کنید تا بهترین و باکیفیت ترین قطعات را متناسب با استانداردهای روز دنیا و نیاز پروژه تان تهیه نمایید.
سوالات پر تکرار (FAQ)
1. آیا استفاده هم زمان از چند واشر فنری اثر لرزش را کم می کند؟
خیر، به هیچ وجه! گذاشتن دو یا چند واشر فنری روی هم نه تنها کمکی نمی کند، بلکه اتصال شما را بی ثبات تر و مستعدتر برای شل شدن و حتی بریدن پیچ می کند. اگر لرزش بالاست، باید سیستم را به واشر دو تکه یا مهره قفل کننده تغییر دهید.
2. در چه صنایعی اصلاً نباید سراغ واشر فنری سنتی رفت؟
در صنایع خودروسازی (بخش موتور و سیستم تعلیق)، صنایع هوافضا، تجهیزات دوار نظیر پمپ ها و کمپرسورها، و سازه های فولادی تحت بارهای دینامیکی (مثل پل ها و جرثقیل های سقفی)، استفاده از واشر فنری سنتی ممنوع است و باید از اتصالات مقاوم در برابر ارتعاش استفاده شود.
3. آیا واشرهای قفل کننده مدرن قابلیت چندبار استفاده را دارند؟
واشرهای قفل کننده دو تکه باکیفیت (مثل نوردلاک) را می توان چندین بار باز و بسته کرد، به شرطی که دندانه های آن ها ساییده یا کچل نشده باشند و موقع بستن مجدد کمی روان کاری شوند. اما مهره های قفل کننده پلاستیک دار (کاسه نمدی) بعد از یک بار باز شدن، خاصیت خود را از دست می دهند و باید تعویض شوند.
سخن آخر؛ وقت خداحافظی با واشرهای فنری قدیمی رسیده است!
صنعت امروز با سرعت بالایی به سمت افزایش بهره وری و کاهش هزینه های تعمیر و نگهداری حرکت می کند. شل شدن یک پیچ ساده می تواند باعث توقف خط تولید یا خطرات جانی جبران ناپذیر شود. حالا که متوجه شدیم علت باز شدن واشر فنری در لرزش چیست، وقت آن رسیده که در طراحی ها و تعمیرات خود، نگاهی مدرن تر داشته باشیم و با جایگزین کردن آن ها با واشرهای قفل کننده، واشرهای آلن و مهره های هوشمند، دوام و امنیت اتصالات خود را تضمین کنیم.
